定量控制

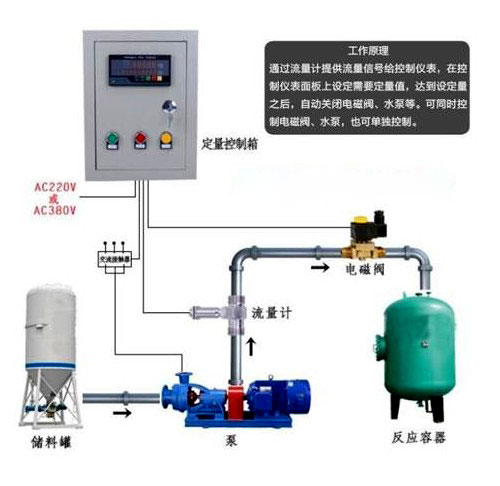

定量控制系统是由流量计、定量控制仪、电磁阀（客户自备）和定量控制箱等装置组成。可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。
一．定量控制系统原理：
定量计量开始时定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量，当流量达到设定值时，定量控制仪发出指令使电磁阀、水泵等断开（可同时控制电磁阀、水泵，也可单独控制），恢复到初始的关闭状态。
例如：给罐子定量加水（比如10L），在流量积算仪（定量控制仪）上输入10L的定量值，
然后按一下启动按钮（或确认键），流量积算仪继电器闭合(电磁阀打开，加水灯亮),
流量积算仪开始累积，当累积数到达10L 后，流量积算仪继电器断开(电磁阀关闭，加水灯灭),本次定量完成。
如果要进行下一次定量控制，需做一下清零，再按以上步骤操作，如中间需
要暂停，可按下停止按钮。如果定量值与上次一致直接按启动按钮即可。
二．定量控制系统要求：
控制仪输入为4-20mA或脉冲信号，带外接启动、停止，两个继电器输出。
继电器到电磁阀需加一个中间继电器。
注：指示灯、按钮、中间继电器、空气开关、交流接触器（可省）、定量控制仪、控制箱、组成一个控制系统，控制现场电磁阀启动或停止，另要加一个总电源开关、流量计，电磁阀，需要按照现场要求来做。
三．定量控系统特点：
1.只需要计量传感器、控制器和断流设备组成，结构简单，成本低；
2.控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整；流量计和断流设备等均有控制箱内提供电源，只需要给控制箱提供AC220V即可；
3.控制箱面板设有“启动'、“停止'等按键，并有“状态指示灯'显示，因此显示直观，操作简单、方便、易学；
4.每次定量制值可以根据需要任意更改，只需在定量控制仪内操作完成；
5.定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；
6.设有大小阀控制，分别控制大流量和小流量，达到精确的定量控制。
定量控制仪特别适用于车间配料、掺水、掺药、配料、定量注液及各种液体或气体的定量、定时控制。目前一些现在仍采用人工操作罐装打料，同时也不想投入太多成本，就想提高工作效率的企业建议采用本系统。
四.定量控制系统组成
1.定量控制传感器：
可以是安装在管道上的流量计、储灌上的液位计等，这是控制的基础，直接影响控制的效果，因此基本要求是传感器的测量精度越高越好，有信号输出功能。同时计量传感器种类较多，选择合适的测量传感器最为重要，要根据现场的实际工况选择相应的传感器，另外还要考虑防爆、防腐、安装方式等其他技术要求。
2.定量控制箱：
智能定量控制仪、内部控制线路及组件、外部控制按纽和指示灯等，箱子的标准尺寸400*300*200mm（高*宽*厚），供电电源DC24V或AC220V可选，传感器或断流设备均有控制器内部直接供电。并可以输出4-20mA、RS485等信号到其他控制设备上。
3.定量控制断流设备：
可以是泵等动力设备，也可以是如电磁阀、电动阀、气动阀等设备，在选型时告之相应的功率，由我们配套提供设备或者用户自行选购。
五．控制过程：
定量控制仪在接收了计量传感器的信号后，在其内部完成累计和显示，同时在控制箱内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

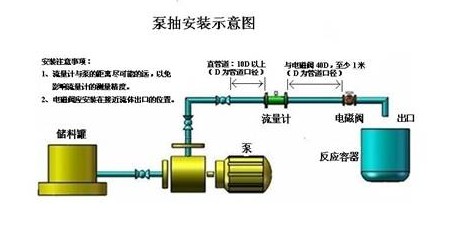

六．定量控制系统安装示意图：
七．定量控制仪统用途及特点：
智能定量控制系统广泛应用于流体介质的定量过程控制、灌装、配比、分包装等计量设备，与各种传感器、变送器配合、可实现对流动液体的流量及过程的测量、计算、变换、显示、记录、通讯和控制。
八.定量控制系统配套各款流量计介绍：
椭圆齿轮流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对：柴油、汽油、石油、原油、润滑油、液压油、重油、等高粘度油品液体、和具有腐蚀性液体介质的测量。在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ
涡轮流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对：白酒、酒精。纯净水、自来水、食用油等介质测量。 基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
该类涡轮流量产品本身具备现场显示功能，也可将流量信号以脉冲的形式远传输出。仪表性价比高，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
电磁流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对一般导电液体（自来水、污水、盐水等）的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱等具有腐蚀性液体的流量。电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
